انتخاب توان اینورتر خورشیدی: اینورتر چند کیلووات بخرم؟
«اینورتر چند کیلووات بخرم؟» یکی از اولین سؤال‌هایی است که هنگام ساخت نیروگاه خورشیدی پیش می‌آید. انتخاب توان اینورتر خورشیدی فقط به بودجه بستگی ندارد؛ فضای پشت‌بام، نوع انشعاب برق، مشخصات پنلها و حتی سردترین روز سال در شهر شما روی آن اثر می‌گذارند. در این راهنما قدم‌به‌قدم توضیح می‌دهیم چطور توان مناسب اینورتر آنگرید را انتخاب کنید، تعداد پنل هر رشته را محاسبه کنید و پنلها را با اینورتر هماهنگ کنید.
انتخاب توان اینورتر خورشیدی به چه عواملی بستگی دارد؟
انتخاب توان اینورتر خورشیدی به چهار عامل بستگی دارد: فضای قابل‌نصب پنل، نوع و قدرت انشعاب برق، ضوابط شرکت توزیع برق و بودجه. معمولاً ابتدا محدودیت‌ها (فضا و انشعاب) را مشخص می‌کنیم و سپس بزرگ‌ترین توانی را انتخاب می‌کنیم که در این محدوده جا شود و بودجه اجازه دهد.
۱. فضای پشت‌بام یا زمین

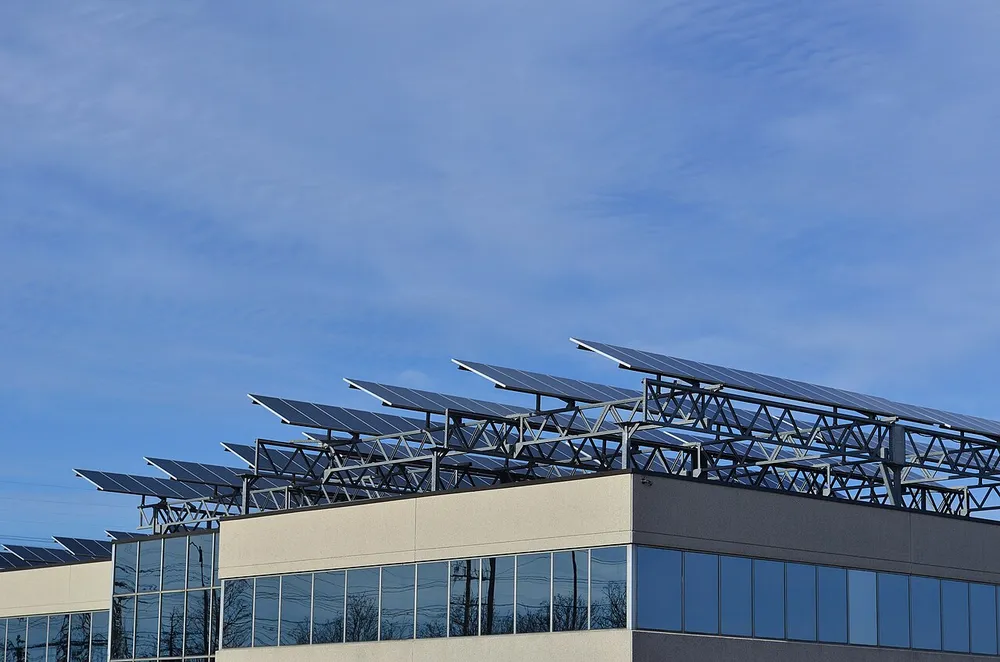

پنل‌های امروزی معمولاً توانی بین ۴۰۰ تا ۶۰۰ وات دارند؛ پس برای هر کیلووات حدود دو پنل لازم است. برای نمونه، یک پنل حدود ۵۵۰ واتی با ابعاد رایج حدود ۲٫۳ × ۱٫۱ متر، نزدیک به ۲٫۶ مترمربع فضا می‌گیرد؛ یعنی هر کیلووات از این پنلها فقط برای خود پنل حدود ۴٫۵ تا ۵ مترمربع لازم دارد. فاصلهٔ بین ردیف‌ها (برای جلوگیری از سایهٔ ردیف جلو)، مسیر رفت‌وآمد برای نظافت و حاشیهٔ لبهٔ بام را هم باید به این عدد اضافه کرد. مساحت دقیق را با ابعاد پنل انتخابی و نقشهٔ چیدمان محاسبه کنید و فضای سایه‌گیر (کولر، خرپشته، دیوارهای بلند، منبع آب) را کنار بگذارید.
۲. نوع و قدرت انشعاب برق
اینورتر باید با نوع انشعاب محل نصب هماهنگ باشد:
- انشعاب تکفاز: معمولاً اینورترهای تکفاز تا حدود ۵ کیلووات استفاده می‌شوند؛ مثل اینورتر ۵ کیلووات امنیک.
- انشعاب سهفاز: برای توان‌های بیشتر، مثل اینورتر ۱۰ کیلووات سهفاز یا اینورتر ۲۰ کیلووات، انشعاب سهفاز لازم است.
شرکت‌های توزیع برق معمولاً ظرفیت مجاز نیروگاه را با قدرت انشعاب و ضوابط خودشان تعیین می‌کنند. پیش از خرید، سقف ظرفیت قابل‌قبول برای انشعاب خود را از شرکت توزیع برق یا هنگام ثبت درخواست در سامانه مهرسان بپرسید.
۳. بودجه و هدف
در نیروگاه آنگرید، برق تولیدی معمولاً طبق قرارداد به شبکه فروخته میشود؛ پس هدف بیشتر متقاضیان استفادهٔ بهینه از فضای موجود است. اگر بودجه محدود است، بهتر است اینورتر و پنل با هم و به‌صورت یک طرح یکپارچه انتخاب شوند تا بعداً به‌خاطر ناهماهنگی، بخشی از ظرفیت بلااستفاده نماند.
اینورتر چند کیلووات برای خانه مناسب است؟
برای بیشتر خانه‌های ویلایی و ساختمان‌های مسکونی کوچک با انشعاب تکفاز، اینورتری در حدود ۵ کیلووات انتخاب رایجی است؛ ساختمان‌های بزرگتر با انشعاب سهفاز معمولاً سراغ ۱۰ کیلووات می‌روند. اما برای تعیین دقیق‌تر، دو روش مکمل وجود دارد:
- بر اساس فضا: بیشترین تعداد پنلی را که روی بام جا میشود حساب کنید و توان کل آن‌ها را بیابید؛ اینورتر را متناسب با همین توان انتخاب کنید.
- بر اساس مصرف یا هدف تولید: مصرف سالانهٔ برق ساختمان را از قبض‌ها (کیلووات‌ساعت) جمع بزنید. سپس با ابزار رایگان PVGIS (کمیسیون اروپا) یا Global Solar Atlas (بانک جهانی) برآورد کنید هر کیلووات پنل در محل شما سالانه چند کیلووات‌ساعت تولید میکند. با تقسیم هدف تولید سالانه بر این عدد، توان تقریبی پنلها به دست می‌آید.
در نیروگاه‌های متصل به شبکه که برق را می‌فروشند، معمولاً محدودیت فضا و ظرفیت مجاز انشعاب از مصرف ساختمان تعیین‌کننده‌تر است؛ روش دوم بیشتر برای تخمین تولید و بازگشت سرمایه به کار می‌آید.
تناسب توان پنلها با توان اینورتر
توان نامی اینورتر (خروجی AC) و توان کل پنلها (ورودی DC) لازم نیست دقیقاً برابر باشند. پنلها بیشتر ساعات روز کمتر از توان نامی خود تولید می‌کنند؛ به همین دلیل در طراحی‌های رایج، توان پنلها کمی بیشتر از توان اینورتر انتخاب میشود. حد مجاز این کار را دیتاشیت اینورتر تعیین میکند. برای مثال، طبق دیتاشیت سازنده:
| مدل | توان نامی AC | حداکثر توان ماژول PV | حداکثر ولتاژ DC | جریان DC / اتصال کوتاه هر MPPT |
|---|---|---|---|---|
| Omniksol-5k-TL2 (تکفاز) | 4600 W* | 5000 W (حداکثر 3000 W برای هر MPPT) | 590 V | 18 A / 20 A |
| Omniksol-10k-TL3 (سهفاز) | 10000 W | 10500 W | 1000 V | 10 A / 12 A |
| Omniksol-20k-TL2 (سهفاز) | 20000 W | 24000 W (حداکثر توان ورودی DC: 21200 W) | 1000 V | 22 A / 25 A |
* حداکثر توان ظاهری مدل ۵ کیلووات ۵۰۰۰ ولت‌آمپر است و در تنظیم استاندارد شبکهٔ VDE-AR-N 4105 روی ۴۶۰۰ ولت‌آمپر (۴۶۰۰ وات) است. هر سه مدل دو ردیاب نقطهٔ حداکثر توان (MPPT) دارند.
وقتی توان DC پنلها از ظرفیت AC اینورتر بیشتر باشد، اینورتر در ساعات اوج تابش خروجی را روی توان نامی خود نگه می‌دارد (اصطلاحاً Clipping یا برش توان)؛ کمی Clipping در طراحی‌های رایج پذیرفتنی است. اما عبور از حداکثر توان پنل مجاز در دیتاشیت ممکن است با شرایط گارانتی سازنده مغایر باشد؛ پیش از طراحی، شرایط گارانتی را بررسی کنید.
محاسبه تعداد پنل در هر رشته (ولتاژ مدار باز)
پنلها به‌صورت سری در یک «رشته» (String) به هر ورودی MPPT وصل می‌شوند و ولتاژ آن‌ها با هم جمع میشود. دو قید اصلی وجود دارد:
- ولتاژ مدار باز رشته در سردترین روز نباید از حداکثر ولتاژ DC اینورتر بیشتر شود. ولتاژ پنل با سرد شدن هوا بالا می‌رود؛ میزان این افزایش را ضریب دمایی Voc در دیتاشیت پنل نشان می‌دهد.
- ولتاژ کاری رشته در شرایط معمول باید داخل بازهٔ MPPT اینورتر بماند، ترجیحاً در بازهٔ «MPPT در توان نامی».
مثال فرضی (فقط برای آشنایی با روش محاسبه):
فرض کنید ولتاژ مدار باز (Voc) پنل در شرایط استاندارد ۲۵ درجه ۵۰ ولت و ضریب دمایی آن -0.3٪ بر درجه است و کمترین دمای محل نصب -10 درجه است. اختلاف دما ۳۵ درجه است، پس ولتاژ هر پنل حدود ۱۰٫۵٪ بیشتر میشود و به حدود ۵۵٫۳ ولت می‌رسد.
برای اینورتر Omniksol-5k-TL2 با سقف ۵۹۰ ولت: 590 ÷ 55.3 ≈ 10.7 ← حداکثر ۱۰ پنل در هر رشته.
برای اینورترهای ۱۰۰۰ ولتی ۱۰ و ۲۰ کیلووات: 1000 ÷ 55.3 ≈ 18.1 ← حداکثر ۱۸ پنل در هر رشته.
اعداد واقعی را حتماً از دیتاشیت پنل انتخابی و آمار دمایی شهر خود بگیرید.
کنترل جریان ورودی هر MPPT
علاوه بر ولتاژ، جریان هم دو محدودیت دارد که باید جداگانه کنترل شوند:
- جریان کاری: جریان کاری رشته (Imp پنل، یا مجموع Imp رشته‌های موازی) نباید از «حداکثر جریان DC» هر MPPT بیشتر شود.
- جریان اتصال کوتاه: جریان اتصال کوتاه رشته (Isc پنل، یا مجموع رشته‌های موازی) نباید از «حداکثر جریان اتصال کوتاه» هر MPPT بیشتر شود.
این کنترل به‌خصوص برای Omniksol-10k-TL3 مهم است: سقف جریان DC هر MPPT در این مدل ۱۰ آمپر و سقف جریان اتصال کوتاه ۱۲ آمپر است، در حالی که جریان اتصال کوتاه بسیاری از پنل‌های پرتوان امروزی بیش از ۱۲ آمپر است. پیش از خرید پنل برای این اینورتر، Isc و Imp آن را با این اعداد مقایسه کنید. سقف مدل ۵ کیلووات ۱۸ و ۲۰ آمپر و مدل ۲۰ کیلووات ۲۲ و ۲۵ آمپر است. نقش MPPT را در مقالهٔ MPPT چیست؟ توضیح داده‌ایم.
یک مثال کامل از ابتدا تا انتها
فرض کنید یک خانهٔ ویلایی با انشعاب تکفاز و پشت‌بامی با حدود ۳۰ مترمربع فضای بدون سایه دارید (همهٔ اعداد فرضی‌اند):
- نوع اینورتر: انشعاب تکفاز است، پس اینورتر تکفاز مثل Omniksol-5k-TL2 انتخاب میشود.
- فضا: با پنل‌هایی حدود ۲٫۶ مترمربعی و در نظر گرفتن فاصله‌ها، حدود ۸ تا ۹ پنل روی بام جا میشود.
- توان: ۹ پنل ۵۵۰ واتی حدود ۴٫۹۵ کیلووات است؛ کمتر از سقف ۵۰۰۰ وات این اینورتر.
- رشته‌ها: این مدل دو MPPT با سقف ۳۰۰۰ وات برای هر کدام دارد؛ پس پنلها در دو رشته (مثلاً ۵ و ۴ پنل) تقسیم می‌شوند. ولتاژ هر رشته در سرما کمتر از ۵۹۰ ولت می‌ماند (طبق مثال بالا، حداکثر ۱۰ پنل). ولتاژ کاری رشتهٔ کوتاه‌تر هم در گرمای تابستان باید بالاتر از ولتاژ راه‌اندازی ۱۵۰ ولت بماند و ترجیحاً به بازهٔ ۲۰۰ تا ۵۰۰ ولت نزدیک باشد؛ این را با Vmp و ضریب دمایی پنل کنترل کنید.
- جریان: Isc پنل باید کمتر از ۲۰ آمپر و Imp آن کمتر از ۱۸ آمپر باشد.
- تأیید: ظرفیت نهایی را با ظرفیت مجاز انشعاب در شرکت توزیع برق تطبیق دهید.
جمع‌بندی انتخاب توان اینورتر خورشیدی: سه سناریوی رایج
- خانهٔ ویلایی یا آپارتمان با انشعاب تکفاز و پشت‌بام کوچک: اینورتر حدود ۵ کیلووات تکفاز.
- ساختمان مسکونی بزرگ، اداری یا تجاری با انشعاب سهفاز: اینورتر ۱۰ کیلووات سهفاز.
- سقف سوله، کارخانه یا زمین کشاورزی: اینورتر ۲۰ کیلووات سهفاز یا ترکیب چند اینورتر.
این سناریوها فقط نقطهٔ شروع هستند؛ طراحی نهایی باید با مشخصات واقعی پنل، دمای محل و ضوابط شرکت توزیع برق انجام شود. اگر هنوز تفاوت انواع اینورتر برایتان روشن نیست، مقالهٔ اینورتر آنگرید چیست؟ را بخوانید، پیش از خرید نگاهی به اشتباهات رایج در خرید نیروگاه خورشیدی بیندازید و همهٔ مدل‌ها را در دستهٔ اینورتر خورشیدی امنیک (Omnik) ببینید. برای مشاورهٔ پیش از خرید، از صفحهٔ تماس با ما با کارشناسان امنیک در ارتباط باشید.
پرسش‌های متداول
اینورتر را بزرگتر از توان پنلها بخرم بهتر است؟
معمولاً نه. اینورتری که خیلی بزرگتر از پنلها باشد بیشتر وقتها در توان پایین و با راندمان کمتر کار میکند. معمولاً توان پنلها برابر یا کمی بیشتر از توان اینورتر انتخاب میشود.
برای خانه اینورتر تکفاز بهتر است یا سهفاز؟
به انشعاب برق خانه بستگی دارد، نه به سلیقه. اگر انشعاب تکفاز است باید اینورتر تکفاز انتخاب کنید؛ برای نصب اینورتر سهفاز، انشعاب باید سهفاز باشد. تغییر انشعاب با درخواست از شرکت توزیع برق انجام میشود. مقایسهٔ کامل در مقالهٔ اینورتر تکفاز یا سهفاز آمده است.
حداکثر ظرفیت نیروگاه برای انشعاب من چقدر است؟
این عدد را شرکت توزیع برق بر اساس قدرت انشعاب و ضوابط جاری تعیین میکند و ممکن است تغییر کند. هنگام ثبت درخواست در سامانه مهرسان یا با مراجعه به شرکت توزیع برق منطقهٔ خود، آن را استعلام کنید.
آیا بعداً میتوانم پنل اضافه کنم؟
اگر هنگام طراحی، فضای خالی روی ورودیهای MPPT و حاشیهٔ توان اینورتر در نظر گرفته شود، بله. در غیر این صورت ممکن است به اینورتر دوم نیاز شود. ضمن اینکه افزایش ظرفیت نیروگاه متصل به شبکه معمولاً به هماهنگی دوباره با شرکت توزیع برق نیاز دارد.
دو جهت مختلف سقف را می‌توان به یک اینورتر وصل کرد؟
بله، اگر اینورتر دو MPPT مستقل داشته باشد. هر جهت به یک MPPT جداگانه وصل میشود تا تفاوت تابش دو سمت، تولید طرف دیگر را پایین نیاورد.

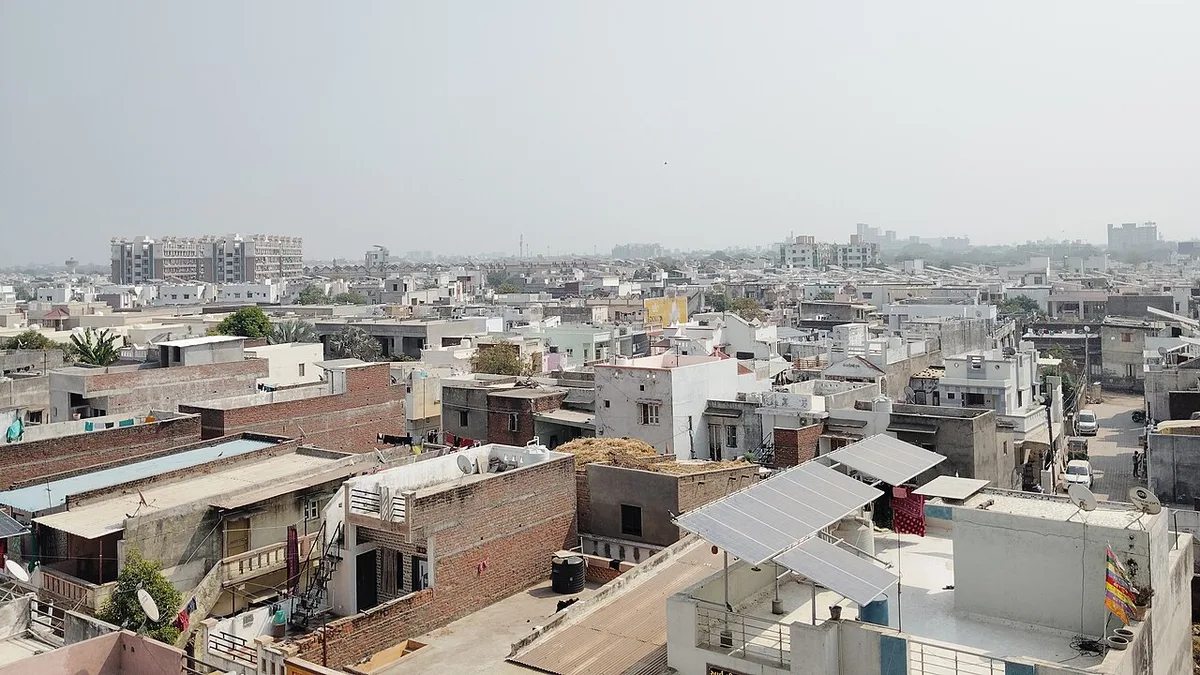

تصویر شاخص: پنل‌های خورشیدی روی بام خانه‌ها — عکس از Nizil Shah، ویکی‌مدیا کامنز، مجوز CC BY-SA 4.0 (برش‌داده‌شده).
