اینورتر آنگرید چیست؟ تفاوت با هیبرید و آفگرید و راهنمای خرید
اگر قصد دارید روی پشتبام خانه، کارگاه یا ساختمان تجاری‌تان برق خورشیدی نصب کنید، اولین تصمیم مهم انتخاب نوع اینورتر خورشیدی است. اینورتر مهم‌ترین تجهیز الکترونیکی این سیستم است: برق مستقیم (DC) پنل‌ها را به برق متناوب (AC) تبدیل میکند تا در ساختمان مصرف شود یا به شبکه برسد. سه نوع اصلی اینورتر در بازار وجود دارد: اینورتر آنگرید یا متصل به شبکه، اینورتر آفگرید (مستقل از شبکه) و اینورتر هیبرید. در این مقاله توضیح می‌دهیم اینورتر آنگرید چیست، چه تفاوتی با دو نوع دیگر دارد و برای چه کسانی مناسب است.
اینورتر آنگرید چیست؟
اینورتر آنگرید (آن گرید، On-Grid یا Grid-Tie) دستگاهی است که برق DC پنل‌های خورشیدی را به برق AC هم‌فاز با شبکه تبدیل میکند و بدون نیاز به باتری، آن را به شبکهٔ سراسری برق تزریق میکند.
این اینورتر ولتاژ، فرکانس و فاز خروجی خود را دقیقاً با شبکه هماهنگ (سنکرون) میکند. برق تولیدی، بسته به نوع اتصال، یا در خود ساختمان مصرف می‌شود یا از مسیر تابلوی حفاظت و کنتور وارد شبکه می‌شود. در نیروگاه‌های کوچک متصل به شبکه در ایران، برق تزریقی معمولاً با کنتور مخصوص نیروگاه اندازه‌گیری می‌شود و جزئیات آن به نوع قرارداد بستگی دارد.
چون سیستم آنگرید باتری ندارد، معمولاً ساده‌تر و کم‌هزینه‌تر از سیستم‌های باتری‌دار است و برای ساخت یک نیروگاه خورشیدی کوچک انتخاب رایجی به شمار می‌رود.
اینورتر آنگرید چطور کار میکند؟
- دریافت برق DC از پنل‌ها: پنل‌های خورشیدی به‌صورت رشته (String) به ورودی دستگاه وصل میشوند.
- ردیابی نقطهٔ حداکثر توان (MPPT): اینورتر به‌طور مداوم ولتاژ و جریان کاری پنل‌ها را طوری تنظیم میکند که در هر شرایط نور و دما، بیشترین توان ممکن از آن‌ها گرفته شود. بسیاری از اینورترهای رشته‌ای دو یا چند ورودی MPPT مستقل دارند تا پنل‌هایی با جهت یا سایهٔ متفاوت روی هم اثر منفی نگذارند.
- تبدیل DC به AC: برق مستقیم به برق متناوب با ولتاژ و فرکانس شبکه (در ایران ۵۰ هرتز) تبدیل می‌شود.
- سنکرون‌شدن و تزریق به شبکه: اینورتر خروجی خود را با شبکه هم‌فاز میکند و برق را تحویل می‌دهد.
- پایش و حفاظت: اینورتر دائماً وضعیت شبکه و پنل‌ها را کنترل میکند و در صورت بروز خطا (مثل اضافه‌ولتاژ، نشتی جریان یا قطع شبکه) خروجی را قطع میکند.
نکتهٔ مهم: حفاظت ضدجزیره‌ای‌شدن (Anti-Islanding)
وقتی برق شبکه قطع می‌شود، اینورتر باید خروجی خود را قطع کند؛ در آزمون استاندارد IEC 62116 این زمان حداکثر ۲ ثانیه است و در برخی استانداردهای ملی تا ۵ ثانیه پذیرفته می‌شود. هدف این است که در زمان قطعی، روی خطوطی که تکنسین‌های شرکت برق در حال تعمیرشان هستند برق برگشتی وجود نداشته باشد. پس سیستم آنگرید در زمان خاموشی برق تولید نمی‌کند؛ اگر به برق اضطراری نیاز دارید، باید سراغ اینورتر هیبرید یا آفگرید بروید.
مزایا و معایب اینورتر آنگرید
مزایا
- هزینهٔ اولیهٔ کمتر نسبت به سیستم‌های باتری‌دار
- نگهداری ساده؛ چون باتری ندارد، قطعه‌ای که هر چند سال یک‌بار تعویض بخواهد هم در سیستم نیست
- استفاده از تمام تولید پنل‌ها؛ برق مازاد به‌خاطر پربودن باتری هدر نمی‌رود
- امکان فروش برق به شبکه طبق ضوابط و قراردادهای نیروگاه‌های کوچک
معایب
- در زمان قطعی شبکه برق تولید نمی‌کند
- فقط جایی قابل‌استفاده است که به شبکهٔ برق دسترسی داشته باشد
- برای اتصال به شبکه باید مراحل اداری و فنی شرکت توزیع برق طی شود
اینورتر آفگرید چیست؟

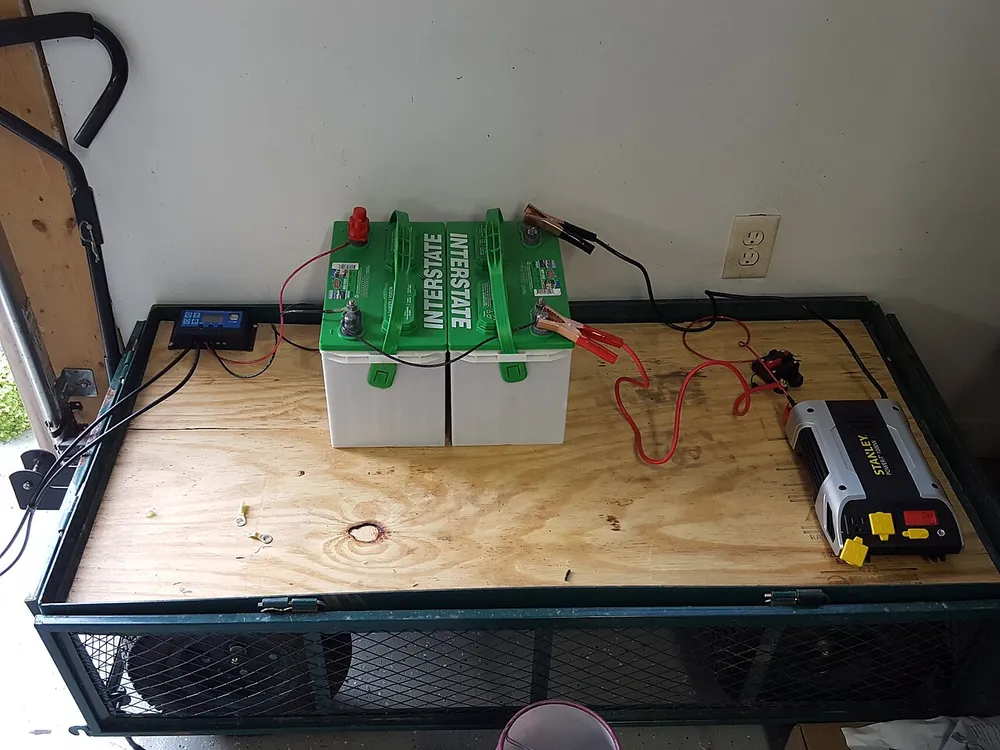

اینورتر آفگرید (Off-Grid) برای جاهایی ساخته شده که به شبکهٔ برق دسترسی ندارند یا نمی‌خواهند به آن وابسته باشند؛ مثل ویلاهای دورافتاده، چاه‌های کشاورزی، دکل‌های مخابراتی یا کانکس‌ها. در این سیستم، برق پنل‌ها در طول روز مصرف‌کننده‌ها را تغذیه میکند و مازاد آن باتری را شارژ میکند؛ شب‌ها یا در هوای ابری، برق از باتری تأمین می‌شود. بنابراین:
- سیستم کاملاً مستقل از شبکه است.
- باتری بخش اصلی و پرهزینهٔ سیستم است و باید به‌صورت دوره‌ای تعویض شود.
- برق مازاد به جایی فروخته نمی‌شود؛ وقتی باتری پر است، بخشی از توان پنل‌ها بلااستفاده می‌ماند.
اینورتر هیبرید چیست؟
اینورتر هیبرید (Hybrid) ترکیبی از دو نوع قبلی است: به شبکه وصل می‌شود و میتواند باتری را هم شارژ کند. اگر مدل انتخابی خروجی پشتیبان (Backup یا EPS) داشته باشد و باتری مناسب نصب شود، در زمان قطعی برق، مصرف‌کننده‌های مهم ساختمان از روی باتری تغذیه میشوند؛ بسته به مدل، ممکن است هنگام جابه‌جایی بین شبکه و باتری وقفهٔ کوتاهی رخ دهد. انعطاف این سیستم بیشتر است، اما طراحی آن پیچیده‌تر و هزینهٔ اولیه‌اش به دلیل باتری و تجهیزات جانبی بالاتر است.
تفاوت اینورتر آنگرید با هیبرید و آفگرید
| ویژگی | آنگرید | آفگرید | هیبرید |
|---|---|---|---|
| اتصال به شبکه | بله | خیر | بله |
| باتری | ندارد | ضروری | معمولاً دارد (بسته به مدل) |
| برق در زمان قطعی شبکه | خیر | بله (مستقل از شبکه) | بله، در صورت داشتن خروجی پشتیبان و باتری |
| تزریق برق مازاد به شبکه | بله | خیر | بله |
| هزینهٔ اولیه | کمتر | بالا | بالا |
| نگهداری | کم | زیاد (باتری) | متوسط تا زیاد |
| کاربرد اصلی | نیروگاه خانگی و تجاری متصل به شبکه | مناطق بدون برق | ساختمان‌هایی که برق پشتیبان لازم دارند |
چه کسانی باید اینورتر آنگرید انتخاب کنند؟
اینورتر آنگرید معمولاً برای کسانی مناسب است که:
- به شبکهٔ برق دسترسی دارند و هدفشان تولید برق و کاهش هزینه یا کسب درآمد است، نه تأمین برق اضطراری.
- می‌خواهند یک نیروگاه خورشیدی کوچک خانگی یا تجاری روی پشتبام یا زمین خود راه‌اندازی کنند.
- به دنبال سیستمی با هزینهٔ نگهداری کم هستند.
- سقف یا زمین کافی برای نصب پنل دارند و می‌خواهند از تمام تولید پنل‌ها استفاده کنند.
در ایران، درخواست احداث نیروگاه‌های خورشیدی کوچک متصل به شبکه از طریق سامانهٔ مهرسان، متعلق به سازمان انرژی‌های تجدیدپذیر و بهره‌وری انرژی برق (ساتبا)، و با همکاری شرکت توزیع برق ثبت و پیگیری می‌شود و برق تولیدی طبق قرارداد به شبکه فروخته می‌شود. شرایط قرارداد، تعرفه و مراحل اداری ممکن است تغییر کند؛ پیش از شروع پروژه، آخرین ضوابط را از شرکت توزیع برق منطقهٔ خود یا یک مشاور فنی استعلام کنید.
نکات مهم در انتخاب اینورتر آنگرید
۱. توان اینورتر و تناسب آن با پنل‌ها
توان اینورتر باید با توان کل پنل‌ها هماهنگ باشد. در طراحی‌های رایج، توان پنل‌ها کمی بیشتر از توان نامی اینورتر انتخاب می‌شود تا اینورتر در بیشتر ساعات روز نزدیک به توان نامی کار کند. حد مجاز این کار را دیتاشیت (برگهٔ مشخصات فنی) سازنده تعیین میکند؛ مهم‌ترین محدودیت‌ها حداکثر توان پنل، حداکثر ولتاژ DC ورودی (ولتاژ مدار باز رشته در سردترین دمای محل نصب نباید از آن بیشتر شود) و حداکثر جریان هر ورودی است. اینورترهای آنگرید در توان‌هایی مثل ۵، ۱۰ و ۲۰ کیلووات عرضه میشوند و انتخاب بین آن‌ها به فضای نصب، بودجه و نوع انشعاب برق بستگی دارد.
۲. تک‌فاز یا سه‌فاز؟
نوع اینورتر باید با نوع انشعاب برق محل نصب هماهنگ باشد. اینورترهای کوچک (مثلاً ۵ کیلووات) هم در نسخهٔ تک‌فاز و هم سه‌فاز ساخته میشوند؛ اما اینورترهای ۱۰ و ۲۰ کیلووات معمولاً سه‌فاز هستند. اگر انشعاب شما تک‌فاز است و نیروگاه بزرگ‌تری می‌خواهید، باید ابتدا با شرکت توزیع برق دربارهٔ تغییر انشعاب هماهنگ کنید. مقایسهٔ کامل را در مقالهٔ اینورتر تک‌فاز یا سه‌فاز بخوانید.
۳. تعداد MPPT و بازهٔ ولتاژ ورودی
اینورترهایی که دو ورودی MPPT دارند این امکان را می‌دهند که پنل‌ها در دو جهت مختلف سقف یا با شرایط سایهٔ متفاوت نصب شوند، بدون اینکه بازده کل سیستم افت زیادی داشته باشد. بازهٔ ولتاژ MPPT هم تعیین میکند چند پنل را می‌توان در هر رشته سری کرد؛ این محاسبه باید توسط طراح سیستم و بر اساس دیتاشیت پنل و اینورتر انجام شود. برای آشنایی بیشتر، مقالهٔ MPPT چیست؟ را ببینید.
۴. راندمان
راندمان نشان می‌دهد چه درصدی از برق DC پنل‌ها به برق AC قابل‌استفاده تبدیل می‌شود. در دیتاشیت‌ها معمولاً دو عدد می‌بینید: راندمان حداکثر (بهترین حالت) و راندمان اروپایی (میانگین وزنی در بارهای کاری مختلف). راندمان اروپایی برای شرایط آب‌وهوایی اروپای مرکزی تعریف شده، اما برای مقایسهٔ دو اینورتر معیار منصفانه‌تری از راندمان حداکثر است. جزئیات را در مقالهٔ راندمان اینورتر خورشیدی آورده‌ایم.
۵. استانداردها و گواهی‌ها
یک اینورتر معتبر گواهی‌های ایمنی و اتصال به شبکه دارد؛ گواهی‌هایی مانند استاندارد ایمنی IEC 62109، استاندارد آزمون حفاظت ضدجزیره‌ای‌شدن یعنی IEC 62116، و استانداردهای اتصال به شبکه مثل VDE-AR-N 4105 (استاندارد اتصال به شبکهٔ کشور آلمان). وجود این گواهی‌ها نشان می‌دهد اینورتر در آزمایشگاه‌های معتبر از نظر ایمنی و رفتار در شبکه آزمون شده است.
۶. درجهٔ حفاظت و شرایط محیطی
اینورترهایی که در فضای باز نصب میشوند باید درجهٔ حفاظت مناسب در برابر گردوغبار و آب داشته باشند؛ IP65 برای نصب در فضای باز رایج است. به بازهٔ دمای کاری هم توجه کنید: بیشتر اینورترها در دماهای بالا توان خروجی را کاهش می‌دهند که آستانهٔ آن بسته به مدل، مثلاً از حدود ۴۵ درجه شروع می‌شود. در شهرهای گرم، بهتر است اینورتر در محلی سایه‌دار و با جریان هوای مناسب نصب شود.
۷. گارانتی و خدمات پس از فروش
اینورتر سال‌ها کار میکند و دسترسی به خدمات و قطعات در طول این مدت اهمیت زیادی دارد. پیش از خرید بپرسید گارانتی چه مدت است، شامل تعویض می‌شود یا تعمیر، و خدمات در کدام شهرها ارائه می‌شود.
۸. قیمت اینورتر آنگرید به چه عواملی بستگی دارد؟
قیمت اینورتر آنگرید بیشتر به توان نامی، تک‌فاز یا سه‌فاز بودن، تعداد MPPT، برند و گارانتی بستگی دارد. برای اطلاع از قیمت روز، قیمت اینورتر خورشیدی امنیک را ببینید یا با کارشناسان ما تماس بگیرید.
اینورترهای آنگرید امنیک (Omnik)
امنیک (Omnik) برند اینورترهای آنگرید شرکت Omnik New Energy (چین) است. فروشگاه امنیک، متعلق به شرکت کوشا الکترونیک همتاب انرژی، اینورترهای آنگرید این برند را در سه توان عرضه میکند (شرایط گارانتی هر مدل را پیش از خرید از کارشناسان بپرسید):
- اینورتر آنگرید ۵ کیلووات امنیک در دو نسخهٔ تک‌فاز و سه‌فاز؛ مناسب نیروگاه‌های خانگی
- اینورتر آنگرید ۱۰ کیلووات امنیک
- اینورتر آنگرید ۲۰ کیلووات امنیک؛ مناسب نیروگاه‌های تجاری و صنعتی کوچک
برند امنیک (Omnik) در فهرست برندهای اینورتر سامانهٔ مهرسان ساتبا قابل انتخاب است و در فهرست تأمین‌کنندگان مورد تأیید شرکت توزیع نیروی برق استان فارس (بازنگری ۱۴۰۳/۰۶/۲۸) نیز اینورترهای OMNIK در توان‌های ۵ کیلووات تک‌فاز و ۱۰ و ۲۰ کیلووات سه‌فاز آمده‌اند. برای دیدن همهٔ مدل‌ها به دستهٔ اینورتر خورشیدی سر بزنید.
نمی‌دانید کدام توان مناسب شماست؟
انتخاب درست اینورتر به فضای نصب، نوع انشعاب برق و هدف شما از نیروگاه بستگی دارد. برای مشاورهٔ پیش از خرید، از طریق صفحهٔ تماس با ما با کارشناسان امنیک در ارتباط باشید.
پرسش‌های متداول دربارهٔ اینورتر آنگرید
آیا اینورتر آنگرید در زمان قطعی برق کار میکند؟
خیر. طبق استانداردهای ایمنی، این اینورتر هنگام قطع برق شبکه خاموش می‌شود تا برق به خطوط قطع‌شده برنگردد. اگر برق پشتیبان لازم دارید، اینورتر هیبرید یا آفگرید را بررسی کنید.
آیا برای سیستم آنگرید باتری لازم است؟
خیر. در سیستم آنگرید، برق تولیدی مستقیم به شبکه تزریق یا در ساختمان مصرف می‌شود و به باتری نیازی نیست. همین موضوع هزینهٔ اولیه و نگهداری سیستم را پایین نگه می‌دارد.
تفاوت اصلی اینورتر آنگرید و هیبرید چیست؟
هر دو به شبکه وصل میشوند، اما اینورتر هیبرید میتواند با باتری کار کند و در صورت داشتن خروجی پشتیبان، در زمان قطعی برق را تأمین کند؛ اینورتر آنگرید باتری ندارد و فقط در حضور شبکه برق تولید میکند.
برای نیروگاه خانگی چه توانی مناسب است؟
این موضوع به فضای پشتبام، نوع انشعاب و بودجه بستگی دارد. برای بسیاری از ساختمانهای مسکونی، اینورترهای حدود ۵ کیلووات انتخاب رایجی است؛ اما توان دقیق باید پس از بررسی محل نصب توسط کارشناس تعیین شود. روش محاسبه را در راهنمای انتخاب توان اینورتر خورشیدی توضیح دادهایم.
آیا اینورتر آنگرید را می‌توان در فضای باز نصب کرد؟
اگر درجهٔ حفاظت اینورتر مناسب باشد (مثلاً IP65)، بله. با این حال نصب در محل سایه و دور از تابش مستقیم آفتاب به عمر و عملکرد بهتر دستگاه کمک میکند.
جمع‌بندی
در میان سه نوع اینورتر خورشیدی، اینورتر آنگرید ساده‌ترین و کم‌هزینه‌ترین گزینه برای ساخت یک نیروگاه خورشیدی متصل به شبکه است. این دستگاه باتری ندارد، برق تولیدی را در ساختمان مصرف یا به شبکه تزریق میکند و در زمان قطعی برق خاموش می‌شود. اگر هدف شما تولید برق و استفاده از امکان فروش برق به شبکه است، آنگرید انتخاب منطقی است؛ اگر برق پشتیبان برایتان اولویت دارد، سراغ هیبرید یا آفگرید بروید. پیش از خرید، توان، تعداد MPPT، راندمان اروپایی، استانداردها و خدمات پس از فروش را بررسی کنید.

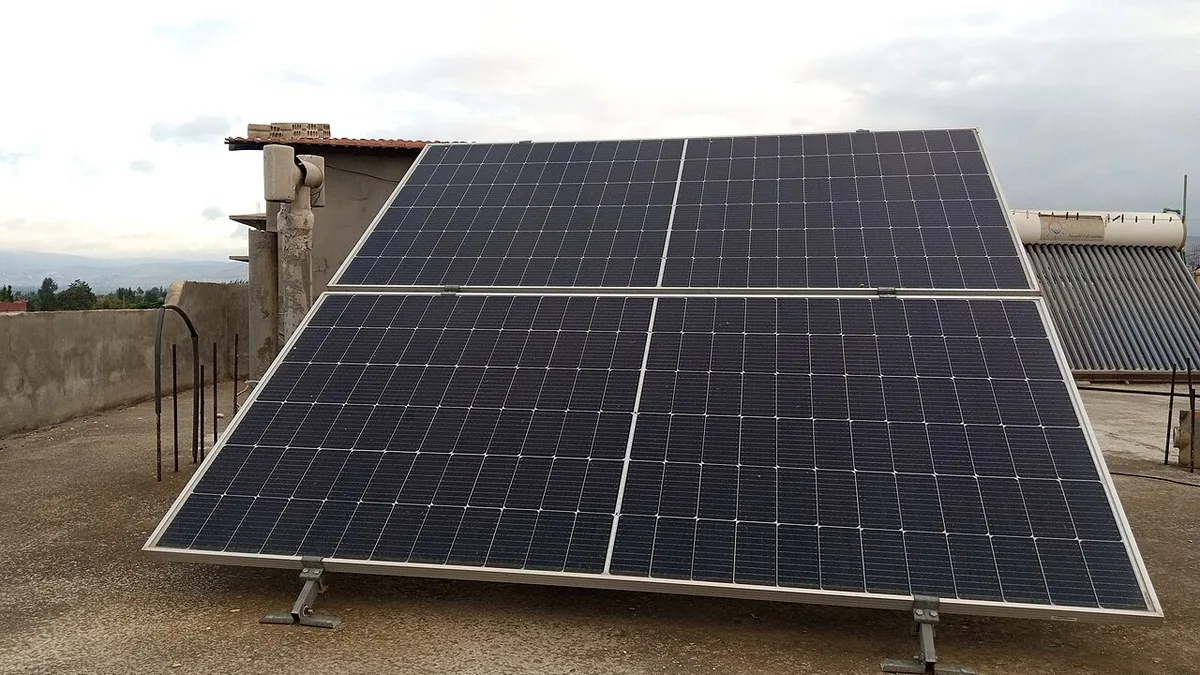

تصویر شاخص: پنل‌های خورشیدی روی بام مسطح یک خانهٔ مسکونی — عکس از Hayan Alhasan، ویکی‌مدیا کامنز، مجوز CC BY-SA 4.0 (برش‌داده‌شده).
