اینورتر تکفاز یا سهفاز؟ راهنمای انتخاب نیروگاه خورشیدی
«اینورتر تکفاز یا سهفاز؟» یکی از اولین سؤال‌هایی است که هنگام خرید اینورتر خورشیدی پیش می‌آید. پاسخ این سؤال بیش از هر چیز به انشعاب برق ساختمان شما بستگی دارد، نه به سلیقه یا قیمت. در این مقاله توضیح می‌دهیم تفاوت اینورتر تکفاز و سهفاز چیست، چطور نوع انشعاب خود را تشخیص دهید و برای هر حالت چه اینورتری مناسب است.
اینورتر تکفاز یا سهفاز: تفاوت در چیست؟
اینورتر تکفاز برق خورشیدی را روی یک فاز (فاز و نول) به شبکه تحویل می‌دهد و برای انشعاب تکفاز ساخته شده است؛ اینورتر سهفاز برق را به‌طور متوازن روی هر سه فاز شبکه تزریق میکند و به انشعاب سهفاز نیاز دارد.
در شبکهٔ برق ایران، ولتاژ هر فاز نسبت به نول حدود ۲۲۰ ولت و ولتاژ بین دو فاز حدود ۳۸۰ ولت است و فرکانس شبکه ۵۰ هرتز است. انشعاب تکفاز یک فاز و نول دارد؛ انشعاب سهفاز سه فاز و نول. اینورتر باید با همین ساختار هماهنگ باشد.
| ویژگی | اینورتر تکفاز | اینورتر سهفاز |
|---|---|---|
| نوع انشعاب لازم | تکفاز (یا یک فاز از انشعاب سهفاز، با تأیید شرکت توزیع برق) | سهفاز |
| ولتاژ خروجی | حدود ۲۲۰ ولت فاز به نول | ۲۲۰/۳۸۰ ولت (3/N/PE: سه فاز، نول و ارت) |
| محدودهٔ رایج توان | توان‌های کوچک، معمولاً تا حدود ۵ کیلووات | از حدود ۵ کیلووات به بالا |
| توازن بار شبکه | همهٔ توان روی یک فاز | توان به‌طور مساوی روی سه فاز |
| کاربرد رایج | خانه‌های ویلایی و آپارتمان‌های کوچک | ساختمان‌های بزرگ، تجاری، کارگاه و صنعت |
چطور بفهمم انشعاب برق من تکفاز است یا سهفاز؟
ساده‌ترین راه، نگاه کردن به قبض برق و کنتور است:
- قبض برق: در مشخصات انشعاب معمولاً نوع آن (تکفاز یا سهفاز) و قدرت قراردادی آن آمده است.

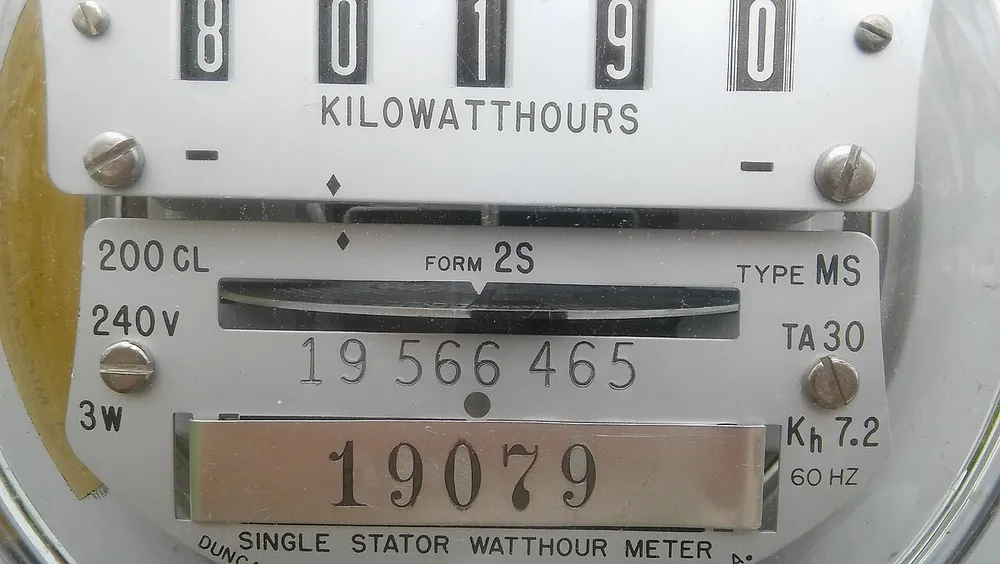

- کنتور: کنتور سهفاز معمولاً بزرگ‌تر است و روی پلاک آن ولتاژ ۳×۲۳۰/۴۰۰ یا ۳×۲۲۰/۳۸۰ ولت نوشته شده است.
- تابلوی برق: در انشعاب سهفاز معمولاً کلید اصلی سه‌پل یا چهارپل است.
اگر مطمئن نیستید، از شرکت توزیع برق یا یک برق‌کار مجاز بپرسید. این اطلاعات هنگام ثبت درخواست در سامانه مهرسان هم لازم است.
چه زمانی اینورتر تکفاز انتخاب کنیم؟
اگر انشعاب ساختمان تکفاز است، باید اینورتر تکفاز انتخاب کنید. اینورترهای تکفاز معمولاً برای نیروگاه‌های کوچک خانگی استفاده می‌شوند و نصب و سیم‌کشی ساده‌تری دارند. برای نمونه، اینورتر ۵ کیلووات امنیک (Omnik) با مدل Omniksol-5k-TL2 طبق دیتاشیت سازنده خروجی تکفاز ۲۲۰ تا ۲۴۰ ولت و توان نامی ۴۶۰۰ وات دارد.
سقف ظرفیت نیروگاه روی انشعاب تکفاز را شرکت توزیع برق تعیین میکند. اگر فضای پشت‌بام اجازهٔ نیروگاه بزرگتری می‌دهد، ممکن است لازم باشد انشعاب را به سهفاز تبدیل کنید.
چه زمانی اینورتر سهفاز انتخاب کنیم؟
برای نیروگاه‌های بزرگ‌تر، اینورتر سهفاز انتخاب استاندارد است. چون توان روی سه فاز پخش میشود، جریان هر فاز کمتر است و شبکه متوازن‌تر می‌ماند. اینورترهای ۱۰ و ۲۰ کیلووات معمولاً سهفاز هستند؛ مثل اینورتر ۱۰ کیلووات سهفاز امنیک (Omniksol-10k-TL3) و اینورتر ۲۰ کیلووات امنیک (Omniksol-20k-TL2) که طبق دیتاشیت خروجی 3/N/PE با ولتاژ ۲۲۰/۳۸۰ ولت دارند.
اینورتر تکفاز روی انشعاب سهفاز؛ مجاز است؟
از نظر فنی، اینورتر تکفاز را میتوان روی یکی از فازهای انشعاب سهفاز بست؛ اما این کار همهٔ توان تولیدی را روی یک فاز می‌ریزد و ممکن است باعث عدم توازن شبکه شود. به همین دلیل ممکن است شرکت توزیع برای این حالت محدودیت ظرفیت یا الزامات خاصی داشته باشد. پیش از تصمیم، حتماً ضوابط شرکت توزیع برق منطقهٔ خود را بپرسید.
نکته: اینورتر سهفاز را نمی‌توان روی انشعاب تکفاز استفاده کرد. اگر انشعاب شما تکفاز است و می‌خواهید نیروگاه بزرگتری بسازید، ابتدا درخواست تغییر انشعاب را با شرکت توزیع برق هماهنگ کنید.
تبدیل انشعاب تکفاز به سهفاز
تبدیل انشعاب با درخواست از شرکت توزیع برق انجام میشود و ممکن است هزینه و زمان داشته باشد. پیش از این کار، این دو سؤال را جواب دهید:
- آیا فضای پشت‌بام واقعاً برای نیروگاه بزرگ‌تر کافی است؟ روش محاسبه را در راهنمای انتخاب توان اینورتر خورشیدی آورده‌ایم.
- آیا ظرفیت بیشتر از نظر اقتصادی ارزش هزینهٔ تبدیل انشعاب را دارد؟ این موضوع به شرایط قرارداد خرید برق و هزینه‌های منطقهٔ شما بستگی دارد.
نکات سیم‌کشی و حفاظت
- سطح مقطع کابل AC: برگه‌های نصب اینورتر حداقل سطح مقطع کابل خروجی را مشخص کرده‌اند؛ کابل را بر اساس جریان خروجی اینورتر و طول مسیر انتخاب کنید. طبق دیتاشیت، حداکثر جریان AC مدل ۵ کیلووات تکفاز ۲۲ آمپر، مدل ۱۰ کیلووات ۱۷ آمپر و مدل ۲۰ کیلووات ۲۹ آمپر در هر فاز است.
- ترتیب فازها در اینورتر سهفاز: سیم‌های L1، L2، L3، نول و ارت باید دقیقاً طبق برگهٔ نصب به ترمینال‌ها وصل شوند.
- کلید و حفاظت سمت AC: کلید مینیاتوری یا اتوماتیک مناسب با جریان اینورتر بین اینورتر و تابلو لازم است. نوع و مشخصات آن را طراح سیستم و ضوابط شرکت توزیع تعیین می‌کنند.
- اجرا توسط پیمانکار مجاز: اتصال به شبکه باید توسط پیمانکار مورد تأیید انجام شود.
جمع‌بندی
پاسخ «اینورتر تکفاز یا سهفاز؟» ساده است: اگر انشعاب تکفاز دارید، اینورتر تکفاز (معمولاً تا حدود ۵ کیلووات) انتخاب می‌کنید؛ اگر انشعاب سهفاز دارید یا نیروگاه بزرگتری می‌خواهید، اینورتر سهفاز. اینورتر سهفاز بار شبکه را متوازن نگه می‌دارد و برای توان‌های ۱۰ و ۲۰ کیلووات استاندارد است.
مطالعهٔ بیشتر: برای آشنایی با سایر مشخصات مهم، مقاله‌های MPPT چیست؟ و راندمان اینورتر خورشیدی را بخوانید و نکات نگهداری را در راهنمای نگهداری نیروگاه خورشیدی ببینید. اگر هنوز با انواع اینورتر آشنا نیستید، مقالهٔ اینورتر آنگرید چیست؟ را بخوانید، پیش از خرید نگاهی به اشتباهات رایج در خرید نیروگاه خورشیدی بیندازید و همهٔ مدل‌ها را در دستهٔ اینورتر خورشیدی امنیک ببینید. برای مشاورهٔ پیش از خرید، از صفحهٔ تماس با ما با کارشناسان امنیک در ارتباط باشید.
پرسش‌های متداول دربارهٔ اینورتر تکفاز و سهفاز
اینورتر سهفاز روی انشعاب تکفاز نصب میشود؟
خیر. اینورتر سهفاز به هر سه فاز و نول نیاز دارد و روی انشعاب تکفاز کار نمیکند. ابتدا باید انشعاب با درخواست از شرکت توزیع برق به سهفاز تبدیل شود.
نوع انشعاب روی کلید و کابل خروجی اینورتر اثر دارد؟
بله. اینورتر تکفاز با کابل سهرشته (فاز، نول و ارت) و اینورتر سهفاز با کابل پنجرشته (سه فاز، نول و ارت) به تابلو وصل میشود و کلید حفاظتی هم متناسب با تعداد فاز و جریان خروجی انتخاب میشود.
آیا با اینورتر سهفاز، برق هر سه فاز ساختمان تأمین میشود؟
اینورتر آنگرید سهفاز برق را روی هر سه فاز به شبکه تزریق میکند. مصرفکنندههای ساختمان از شبکه برق میگیرند و برق تولیدی پنلها، بسته به نوع اتصال و قرارداد، مصرف میشود یا به شبکه فروخته میشود.
اینورتر را بعداً میتوان از تکفاز به سهفاز تغییر داد؟
خیر؛ نوع خروجی اینورتر ثابت است. اگر بعداً انشعاب سهفاز شود و نیروگاه بزرگتری بخواهید، باید اینورتر سهفاز تهیه کنید. به همین دلیل بهتر است از ابتدا برای ظرفیت نهایی برنامهریزی کنید.

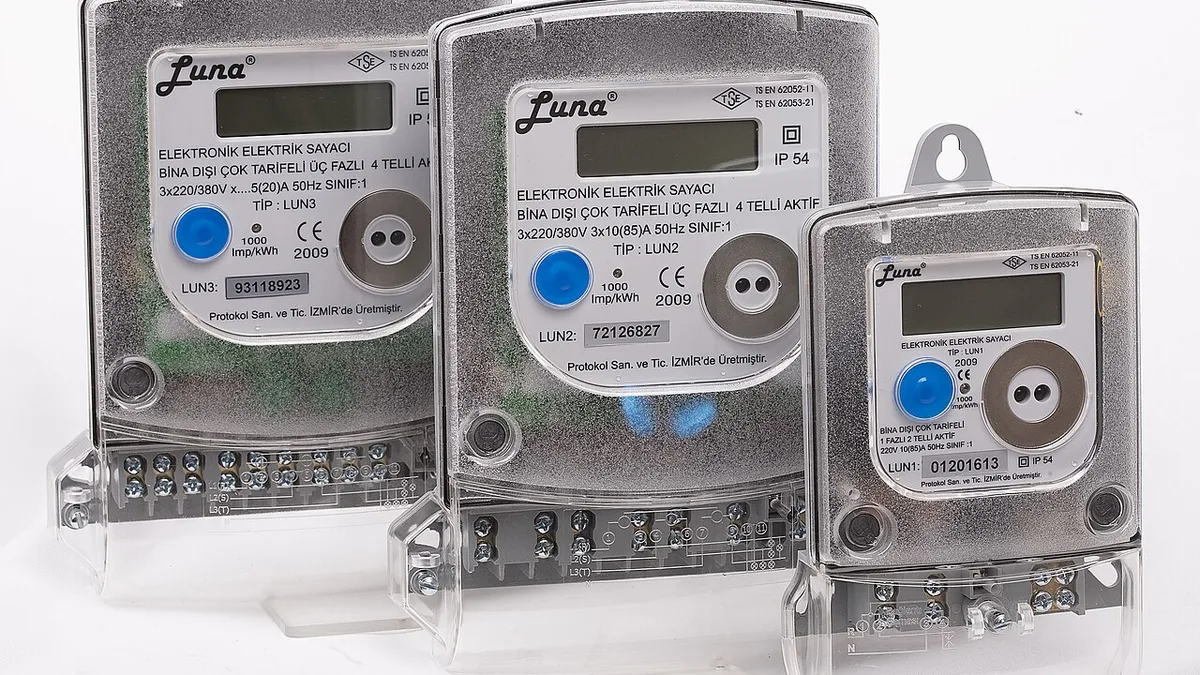

تصویر شاخص: کنتورهای برق الکترونیکی — عکس از Mamlik، ویکیمدیا کامنز، مجوز CC0.
